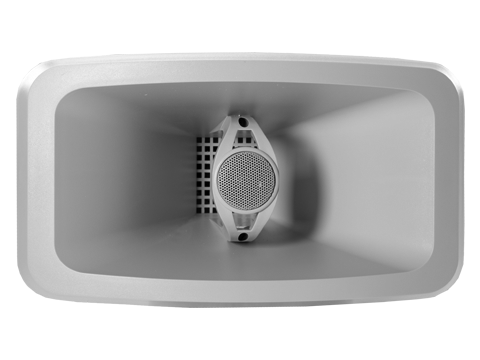

Dieser kompakte, wetterfeste Druckkammerlautsprecher, der besonders für eine hohe Tonverstärkung konzipiert wurde, ist aus einem UV-beständigen, verstärkten ABS-Kunststoff hergestellt und verfügt über einen mit Epoxid überzogenen U-Befestigungsbügel aus Edelstahl (rostfrei). Der Lautsprecher ist durch die hohe Leistungsfähigkeit, verbunden mit einem hohen Schalldruck, speziell für die Wiedergabe von Sprachdurchsagen bzw. Signalwarnungen ausgelegt. Der Lautsprecher ist resistent gegenüber salzhaltiger Luft, den meisten nicht ätzenden Stoffen und vielen Chemikalien. Daher kann er z.B. auch in Marine- oder industriellen Anwendungen eingesetzt werden und eignet sich hervorragend für den Gebrauch im Innen-, und Außenbereich.
- Die ENC-Modelle entsprechen der Norm EN54-24 für Sprachalarmierungssysteme und enthalten einen Kondensator für die Überwachung der Gleichstromleitung.
Zertifizierte Modelle nach EN54-24:
- APH10T/ENC
- APH20T/ENC
- APH30T/ENC
Zertifizierung:
EN54-24: 2008: Brandmelde- und Brandmeldesystem - Zertifikat Nr. 0905-CPR-201108
APH10T/ENC
Elektrisch
- Nennbelastbarkeit, Watt: 10
- Anpassungsübertrager 100 Volt Linie, Watt: 10/5/2.5/1.25
- Übertrager Impedanz, Ohm, 100 V: 1k/2k/4k/8k
- Anpassungsübertrager 70,7 Volt Linie, Watt: 5/2.5/1.25/0.625
- Treiber Impedanz, Ohm: 8
- Effektiver Übertragungsbereich, Hz (BSEN60268-5): 340-16k
- S.P.L. @ 1 m, 1 Watt, dB, Oktave, 100 Hz-10 kHz: 105
- S.P.L. @ 1 m, volle Leistung, dB, Oktave, 100 Hz-10 kHz: 115
- Abstrahlwinkel bei 1k/2k Hz, Grad: 139/74 (H) 173/96 (V)
Umgebung
- IP-Schutzklasse: 66
- Temperaturfestigkeit: -25°C/+70°C
- Relative Luftfeuchte: ≤95%
Mechanisch
- Abmessung, mm: 172x131x227
- Gewicht netto, kg: 1.60
- Farbe, Ausführung: Lichtgrau, RAL7035
- Material: Kunststoff (UL-94V0, halogenfrei, raucharm, UV-Schutz)
- Montage: Edelstahl - U-Bugel
- Sicherheit: Keramikklemme, Thermosicherung, Kondensator für Gleichstrom-Leitungsüberwachung
------------------------------------------------------------------
APH20T/ENC
Elektrisch
- Nennbelastbarkeit, Watt: 20
- Anpassungsübertrager 100 Volt Linie, Watt: 20/10/5/2.5
- Übertrager Impedanz, Ohm, 100 V: 500/1k/2k/4k
- Anpassungsübertrager 70,7 Volt Linie, Watt: 10/5/2.5/1.25
- Treiber Impedanz, Ohm: 8
- Effektiver Übertragungsbereich, Hz (BSEN60268-5): 310-16k
- S.P.L. @ 1 m, 1 Watt, dB, Oktave, 100 Hz-10 kHz: 104
- S.P.L. @ 1 m, volle Leistung, dB, Oktave, 100 Hz-10 kHz: 117
- Abstrahlwinkel bei 1k/2k Hz, Grad: 111/62 (H) 148/84 (V)
Umgebung
- IP-Schutzklasse: 66
- Temperaturfestigkeit: -25°C/+70°C
- Relative Luftfeuchte: ≤95%
Mechanisch
- Abmessung, mm: 219x157x259
- Gewicht netto, kg: 1.70
- Farbe, Ausführung: Lichtgrau, RAL7035
- Material: Kunststoff (UL-94V0, halogenfrei, raucharm, UV-Schutz)
- Montage: Edelstahl - U-Bugel
- Sicherheit: Keramikklemme, Thermosicherung, Kondensator für Gleichstrom-Leitungsüberwachung
------------------------------------------------------------------
APH30T/ENC
Elektrisch
- Nennbelastbarkeit, Watt: 30
- Anpassungsübertrager 100 Volt Linie, Watt: 30/15/7.5/3.75
- Übertrager Impedanz, Ohm, 100 V: 0.33k/0.66k/1.32k/2.64k
- Anpassungsübertrager 70,7 Volt Linie, Watt: 15/7.5/3.75/1.875
- Treiber Impedanz, Ohm: 8
- Effektiver Übertragungsbereich, Hz (BSEN60268-5): 340-16k
- S.P.L. @ 1 m, 1 Watt, dB, Oktave, 100 Hz-10 kHz: 106
- S.P.L. @ 1 m, volle Leistung, dB, Oktave, 100 Hz-10 kHz: 120
- Abstrahlwinkel bei 1k/2k Hz, Grad: 105/49 (H) 142/68 (V)
Umgebung
- IP-Schutzklasse: 66
- Temperaturfestigkeit: -25°C/+70°C
- Relative Luftfeuchte: ≤95%
Mechanisch
- Abmessung, mm: 258x180x280
- Gewicht netto, kg: 2.00
- Farbe, Ausführung: Lichtgrau, RAL7035
- Material: Kunststoff (UL-94V0, halogenfrei, raucharm, UV-Schutz)
- Montage: Edelstahl - U-Bugel
- Sicherheit: Keramikklemme, Thermosicherung, Kondensator für Gleichstrom-Leitungsüberwachung
- Bahnhöfe
- Straßen
- Industriestandorte
- Kleine Bühnen
- Sportstätten
- Parkhäuser
- ...
Typ: [PDF]
Datei-Name: Loudspeakers_Catalogue
Typ: [PDF]
Datei-Name: APH10T/ENC_Datasheet
Typ: [PDF]
Datei-Name: APH20T/ENC_Datasheet
Typ: [PDF]
Datei-Name: APH30T/ENC_Datasheet
Typ: [PDF]
Datei-Name: Catalogue_Haut-parleurs
Typ: [PDF]
Datei-Name: APH30T/ENC_Fiche produit
Typ: [PDF]
Datei-Name: APH20T/ENC_Fiche produit
Typ: [PDF]
Datei-Name: APH10T/ENC_Fiche produit
Typ: [PDF]
Datei-Name: Lautsprecher_katalog
Typ: [DOCX]
Datei-Name: A&I Spezifikation_APH30T_ENC_docx
Typ: [PDF]
Datei-Name: A&I Spezifikation_APH30T/ENC_pdf
Typ: [DOCX]
Datei-Name: A&I Spezifikation_APH20T/ENC_docx
Typ: [PDF]
Datei-Name: A&I Spezifikation_APH20T/ENC_pdf
Typ: [DOCX]
Datei-Name: A&I Spezifikation_APH10T/ENC_docx
Typ: [PDF]
Datei-Name: A&I Spezifikation_APH10T/ENC_pdf
Typ: [PDF]
Datei-Name: APH10T/ENC_Datenblatt
Typ: [PDF]
Datei-Name: APH20T/ENC_Datenblatt
Typ: [PDF]
Datei-Name: APH30T/ENC_Datenblatt
Typ: [PDF]
Datei-Name: Katalog Zvučnika
Modelle
Nennbelastbarkeit, Watt
Effektiver Übertragungsbereich Hz
S.P.L. @ 1 m, 1 Watt dB
S.P.L. @ 1 m, Full Power dB
Konform zu BS54-24
Modelle: APH10T/ENC
Nennbelastbarkeit, Watt: 10W / 100V
Effektiver Übertragungsbereich Hz: 340 - 16.000
S.P.L. @ 1 m, 1 Watt dB: 105
S.P.L. @ 1 m, Full Power dB: 115
Konform zu BS54-24: Yes
Modelle: APH20T/ENC
Nennbelastbarkeit, Watt: 20W / 100V
Effektiver Übertragungsbereich Hz: 310 - 16.000
S.P.L. @ 1 m, 1 Watt dB: 104
S.P.L. @ 1 m, Full Power dB: 117
Konform zu BS54-24: Yes
Modelle: APH30T/ENC
Nennbelastbarkeit, Watt: 30W / 100V
Effektiver Übertragungsbereich Hz: 340 - 16.000
S.P.L. @ 1 m, 1 Watt dB: 106
S.P.L. @ 1 m, Full Power dB: 120
Konform zu BS54-24: Yes
